概要

这段代码是三星出的demo程序，其中有些缺陷，要先看懂这块代码，然后按照前面文章的理解，手册上也给出了相关初始化的序列描述，在这些基础上我们对这个程序做修改，比如支持512M，1G的ddr配置等。

ddr初始化

DDR的初始化过程

S5PV210的用户手册里有对DDR初始化序列的描述：
   S5PV210有两个独立的DRAM控制器，一个最大支持512MB，一个最大支持1024MB，但两个控制器必须支持相同类型的内存。

根据三星S5PV210文档可知，DDR2类型内存的初始化流程如下：

1、提供稳压电源给内存控制器和内存芯片，内存控制器必须保持CLE在低电平，此时就会提供稳压电源。注：当CKE引脚为低电平时，XDDR2SEL应该处于高电平（PCB上用上拉电阻实现）

    2、根据时钟频率正确配置PhyControl0.ctrl_start_point和PhyControl0.ctrl_inc的值。配置的PhyControl0.ctrl_dll_on值为’1’以打开PHY DLL。

    3、数据选取脉DQS清除：依照时钟频率和内存的tAC参数正确设置PhyControl1.ctrl_shiftc和PhyControl1.ctrl_offsetcbit位的值。

    4、设置PhyControl0.ctrl_start位的值为’1’

    5、设置ConControl，同时关闭auto refresh自动刷新计数器

    6、设置MemControl，同时关闭所有的power down（休眠模式）。

    7、设置MemConfig0寄存器。如果有两组内存芯片(比如有8片DDR，这8片DDR是分别挂在Memory Port1和Memory Port2上)，再配置MemConfig1寄存器。

    8、设置PrechConfig和PwrdnConfig寄存器

    9、根据内存的tAC参数设置TimingAref,TimingRow, TimingData和TimingPower寄存器

    10、如果需要QoS标准，配置QosControl0—15和QosConfig0-15寄存器

    11、等待PhyStatus0.ctrl_locked位变为’1’。检查是否PHY DLL是否已锁

    12、PHY DLL补偿在内存操作时由PVT(Process, Voltage and Temperature，处理器、电压和温度)变化引起的延迟量。但是，PHY DLL不能因某些可靠的内存操作而切断，除非是工作在低频率下。如果关闭PHY DLL，依照PhyStatus0.ctrl_lock_value[9:2]位的值正确配置PhyControl0.ctrl_force位的值来弥补延迟量(fix delay amount)。清除PhyControl0.ctrl_dll_on位的值来关闭PHY DLL。

    13、上电后，确定最小值为200us的稳定时钟是否发出

    14、使用DirectCmd寄存器发出一个NOP命令，保证CKE引脚为高电平

    15、等最小400ns

    16、使用DirectCmd寄存器发出一个PALL命令

    17、使用DirectCmd寄存器发出一个EMRS2命令，program操作参数

    18、使用DirectCmd寄存器发出一个EMRS3命令，program操作参数

    19、使用DirectCmd寄存器发出一个EMRS命令来使能内存DLLs

    20、使用DirectCmd寄存器发出一个MRS命令，重启内存DLL

    21、使用DirectCmd寄存器发出一个PALL命令

    22、使用DirectCmd寄存器发出两个Auto Refresh(自动刷新)命令

    23、使用DirectCmd寄存器发出一个MRS命令，program操作参数，不要重启内存DLL

    24、等待最小200时钟周期

    25、使用DirectCmd寄存器发出一个EMRS命令给程序的运行参数。如果OCD校正(Off-Chip Driver，片外驱动调校)没有使用，改善一个EMRS命令去设置OCD校准的默认值。在此之后，发送一个EMRS指令去退出OCD校准模式，继续program操作参数

    26、如果有两组DDR芯片，重复14-25步配置chip1的内存，刚刚配置的是chip0，也就是第一组内存芯片

    27、配置ConControlto来打开自动刷新计数器

    28、如果需要power down(休眠)模式，配置MemControl寄存器。

初始化过程需要28个小步骤，下面的代码，将28个小步骤划分为4个大部分：

1. IO端口驱动强度设置
2. 初始化PHY DLL
3. 初始化DMC0
4. 初始化DDR2 DRAM

初始化PHY DLL

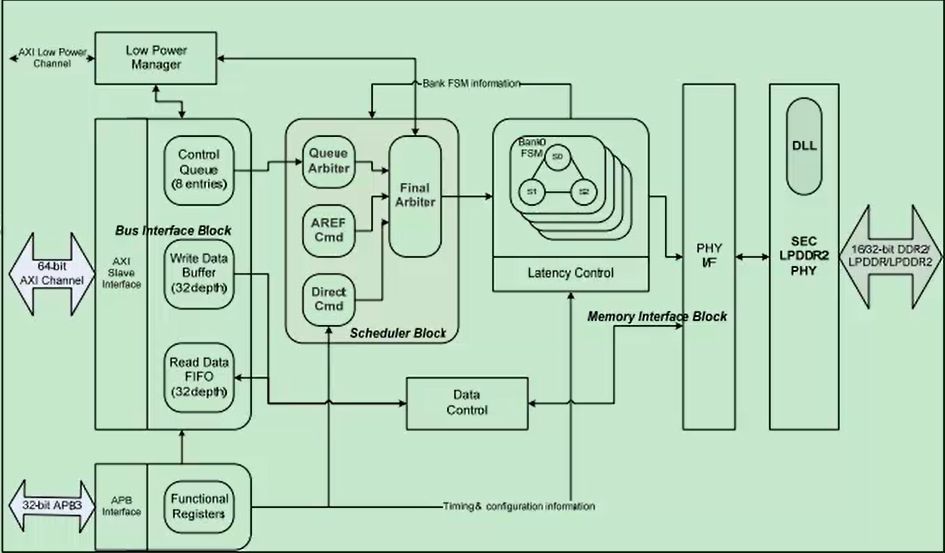

下图是控制器内部结构的topview，可以从中窥探一下DLL的位置和作用：

上图解析：
64bit的AXI Channel的左边是CPU，右边就是DMC内部结构。控制命令和数据都是通过AXI总线来与DMC交互，可以看到数据和命令都有相应的缓存和fifo，这是因为CPU的速率非常高，控制器需要buffer将他们存起来。
Queue Arbiter是队列仲裁器，对已缓存的bank访问命令进行重排优化
AREF Cmd负责自刷新，每隔64MS发送自刷新命令。
CPU需要直接对DMC发布命令如MRS/EMRS，上下电命令，DMC还有一条APB总线从CPU连接到Functional Register，将命令送入direct cmd
经过final arbiter对所有命令和数据进行仲裁
latency control是一个很重要的部件，用来控制前面章节解释的所有t延时参数，如CL,AL延时。输入来自timing & configuration information

命令和时间延迟都有了，那么进入phy interface的都是理想波形，需要在经过DLL的处理才能送到PCB上去。
对于低速总线来说，不需要DLL。高速总线上的时序经过PCB以及device自身的部件处理，会有较大的延迟，一般都需要对PCB上信号再经过一定的“变形”才能送到PHY
DLL就是负责对返回信号做“变形”（一般用在read场景）

对physic部分的配置，也就是DLL配置，非常重要，决定了通信成败。DMC和Device都有DLL，但是功能和原理大相径庭。Device下的DLL比较简单，而DMC的DLL更加复杂所以需要详细配置。

device端DLL

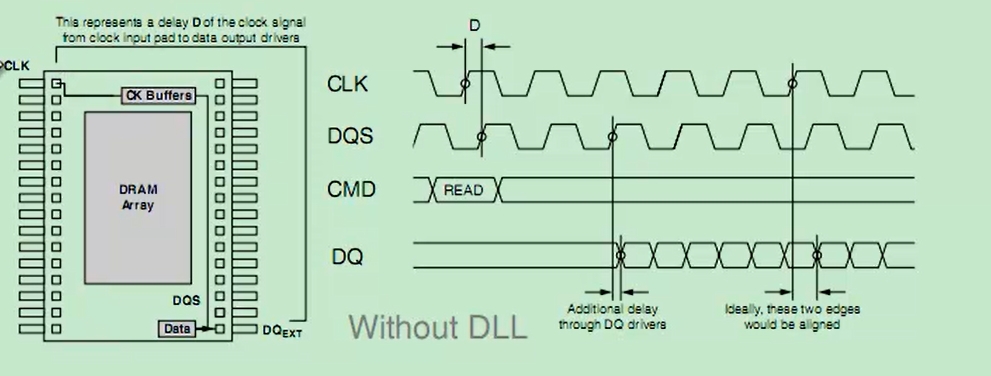

上图是不带DLL的时序模型，图中DQ是数据线，而DQS是数据锁存信号。可以看到CLK上升沿和DQS上升沿之间（理论上要在DQS上升沿发送，下降沿接收）有一个D参数，这是由于信号在PCB上传输，经过device处理，所造成的延时。

图中还有一个AL延迟，这是由于数据线一共有很多根，在DQS采集时并不是所有数据线都已经稳定有效了，所以还需要一个AL延迟去做等待。

实际总的时延是ideally, “these two edges would be aligned”那块的延迟。为了尽量消除这里的时延，需要用到DLL来做调整：

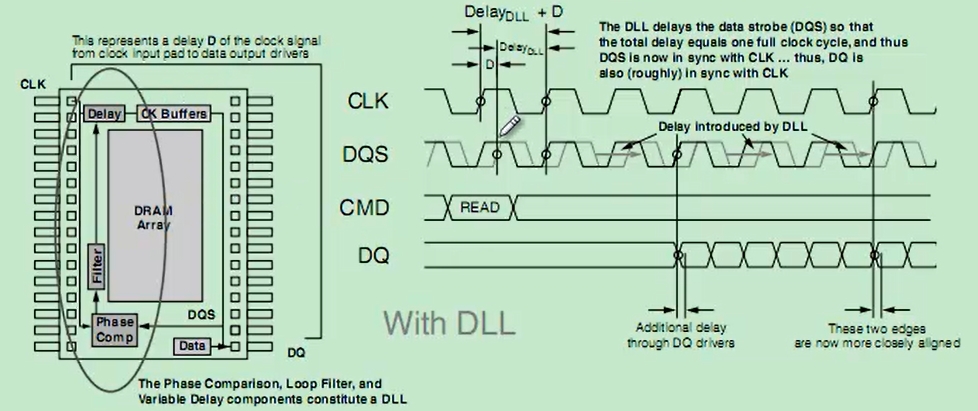

上图是加入DLL之后的时序，DQS被向后延迟，一个full时钟周期，直到与CLK同步，这样DQ可以大致地与CLK对齐。

device的DLL比较简单，硬件自动帮我们做好了。我们只需要知道有这么个原理。

DMC端DLL

read情况下的DLL如何工作？

我们要在DQ的1/4处对数据进行采集，所以原来的DQS必须要经过90°的相位偏移。

接收读取命令的存储设备在读取延迟（即CAS延迟）后将数据发送到控制器。清除DQS后，PHY使用PHY DLL将DQS相移90度。使用移位的DQS，PHY对读取数据进行采样，并将数据保存到位于PHY内部的读取数据输入FIFO中。然后，控制器在考虑读延迟和读取延迟的情况下，从PHY获取数据，然后将其发送到AXI读通道。

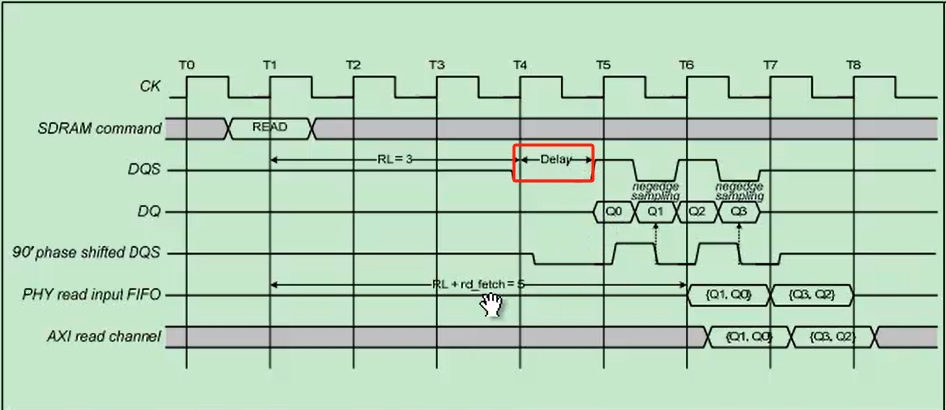

一种RL之后的额外时序：
图中红框中的delay来自phy以及board级别的输入延迟。

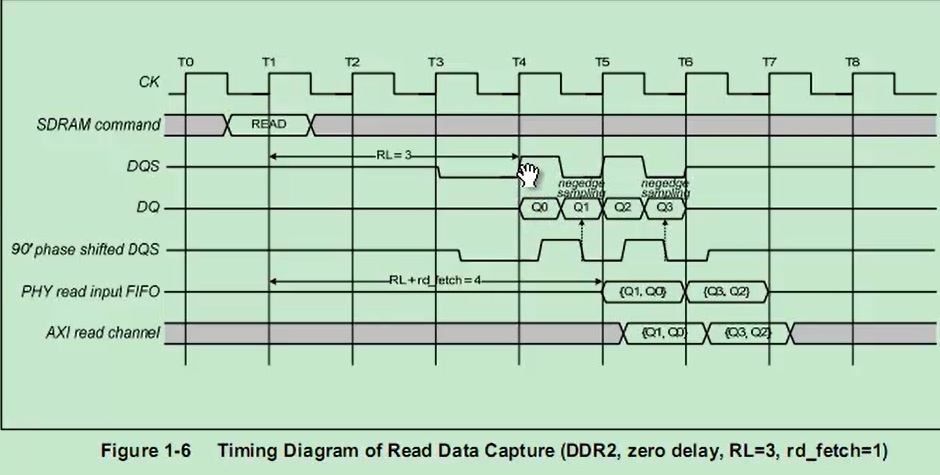

rd_fetch 必须设置为2，兼容慢速device

存在一个内部DLL，它允许它在读取延迟的确切数量之后发送数据。如果我们假设有最小的或没有板级/PHY的输入延迟，如果采样负极性（Q1， Q3采样），由于数据被保存到PHY读取数据输入FIFO中，控制器以“读取延迟+1（读取）”周期将读取数据发送到AXI读取通道。读取周期是使用ConControl设置的。rd_fetch位域。

write情况下的DLL如何工作？
DQS的输出应该延迟90°的相位偏移，由于device的内部模拟电路复杂度不能做很高，所以只能由DMC来设置DLL。

如何配置DLL？

根据手册由：
“
根据时钟频率正确配置PhyControl0.ctrl_start_point和PhyControl0.ctrl_inc的值。配置的PhyControl0.ctrl_dll_on值为’1’以打开PHY DLL。
数据选取脉DQS清除：依照时钟频率和内存的tAC参数正确设置PhyControl1.ctrl_shiftc和PhyControl1.ctrl_offsetcbit位的值。
”

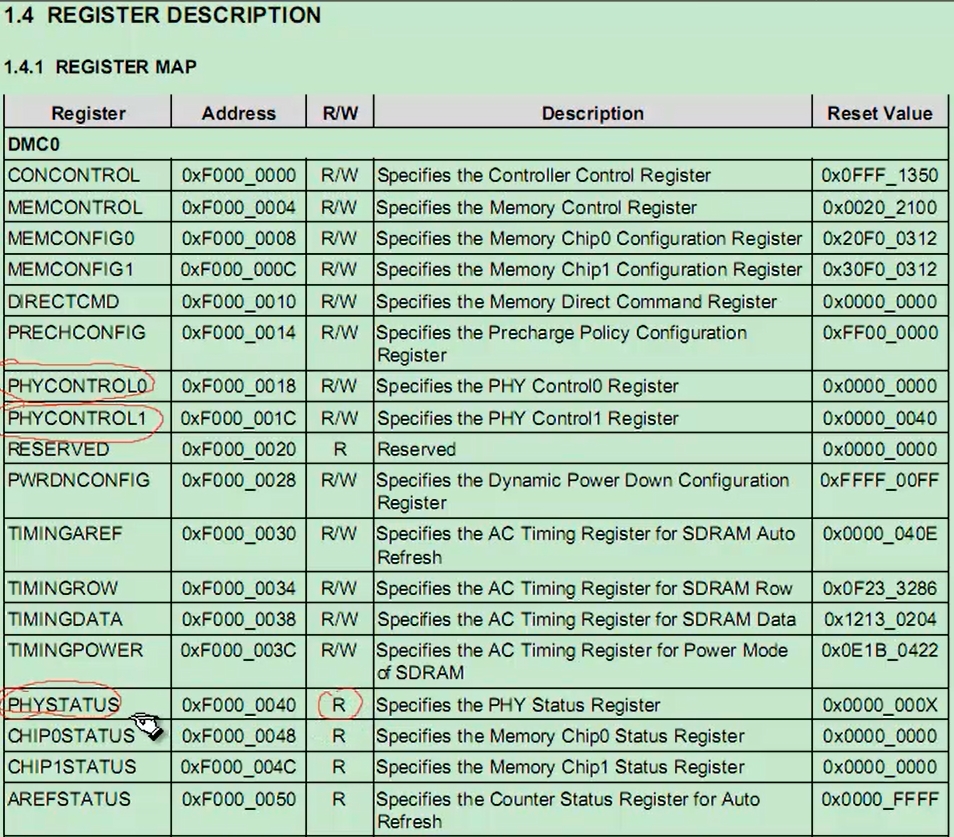

实际是配置如下三个寄存器，以及其位域：

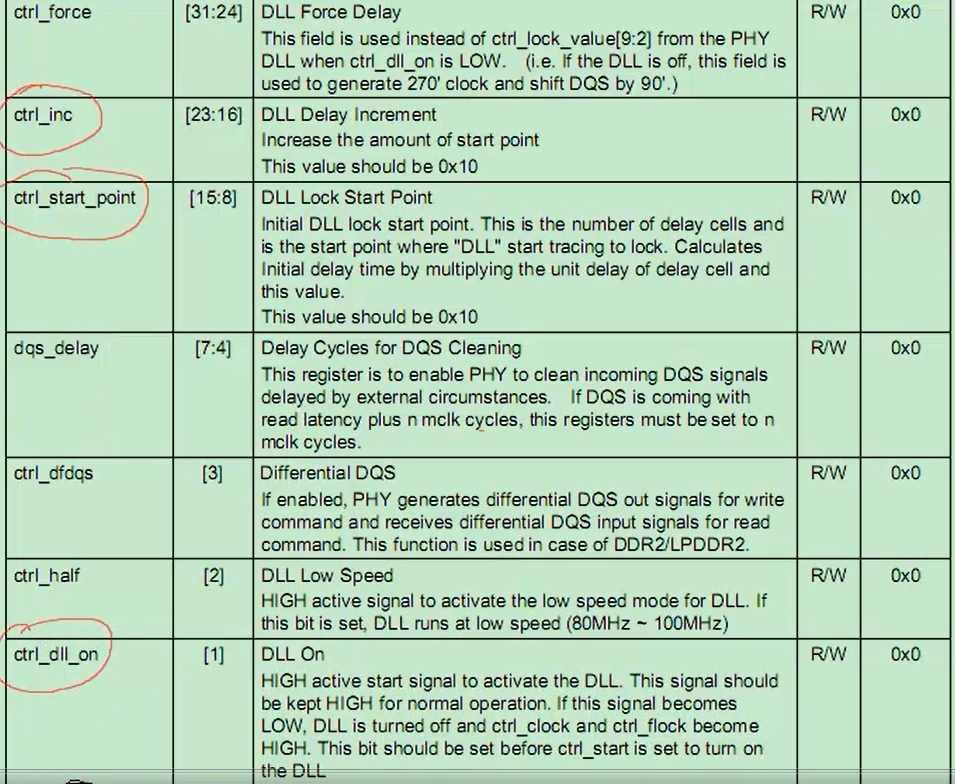

PhyControl0:
ctrl_start是激活
ctrl_dll_on值为是总开关
ctrl_start_point是相位偏移起始点，手册建议0x10
ctrl_inc是每次相位偏移的size，手册建议0x10
因为DLL是模拟电路，不能像数字电路那样立即配置即生效。要经过反馈电路慢慢调节，所以需要配置inc和start_point.

PhyControl1:
ctrl_shiftc:粗调，DQS Cleaing，手册建议配置0x110，即T/2
ctrl_offsetc:细调，一般配置为0，不需要细调。

由于在DMC发送命令或数据，到memory device，再到memory device给出DMC反馈，这一路上是有各种延迟的，如I/O延迟，Bonding延迟，PKG延迟，Board延迟。为了知晓这一路延迟花了多少时间，需要有一个DQS Cleaning电路。
存在一个经验值，认为CK和DQS/DQ之间，有一个T/2的延迟，手册推荐也是配置T/2。

代码以及注释：

#include "s5pv210.h"

// MemControlBL=4, 1Chip, DDR2 Type, dynamic self refresh, force precharge, dynamic power down off

#define DMC0_MEMCONTROL0x00202400

// MemConfig0256MB config, 8 banks,Mapping Method[12:15]0:linear, 1:linterleaved, 2:Mixed

#define DMC0_MEMCONFIG_00x20F00313

// MemConfig1

#define DMC0_MEMCONFIG_10x00F00313



// TimingAref   7.8us*133MHz=1038(0x40E), 100MHz=780(0x30C), 20MHz=156(0x9C), 10MHz=78(0x4E) 200MHZ=0x618

#define DMC0_TIMINGA_REF        0x00000618

// TimingRow    for @200MHz

#define DMC0_TIMING_ROW         0x2B34438A

// TimingData   CL=3

#define DMC0_TIMING_DATA        0x24240000

// TimingPower

#define DMC0_TIMING_PWR         0x0BDC0343



.global sdram_init



sdram_init:

//IO端口驱动强度设置，对DMC所使用的IO端口进行驱动能力配置。
/*
这个参数用来控制内存数据总线的信号强度，数值越高代表信号强度越高，增加信号强度可以提高超频的稳定性。
但是并非信号强度高就一定好。
*/

// 1. 设置DMC0 Drive Strength (Setting 2X)

ldrr0, =ELFIN_GPIO_BASE

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_0DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_1DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_2DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_3DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_4DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_5DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_6DRV_SR_OFFSET]

ldrr1, =0x0000AAAA

strr1, [r0, #MP1_7DRV_SR_OFFSET]

ldrr1, =0x00002AAA

strr1, [r0, #MP1_8DRV_SR_OFFSET]



// 2. 初始化PHY DLL, Device和DMC之间的DLL都要配置

ldrr0, =APB_DMC_0_BASE

//step 3: PhyControl0 DLL parameter setting, manual 0x00101000

ldrr1, =0x00101000

strr1, [r0, #DMC_PHYCONTROL0]

//PhyControl1 DLL parameter setting, LPDDR/LPDDR2 Case

ldrr1, =0x00000086

strr1, [r0, #DMC_PHYCONTROL1]



//step 2: PhyControl0 DLL on

ldrr1, =0x00101002

strr1, [r0, #DMC_PHYCONTROL0]

//step 4: PhyControl0 DLL start

ldrr1, =0x00101003

strr1, [r0, #DMC_PHYCONTROL0]



find_lock_val:

//Loop until DLL is locked

ldrr1, [r0, #DMC_PHYSTATUS]

andr2, r1, #0x7

cmpr2, #0x7

bnefind_lock_val



//Force Value locking

andr1, #0x3fc0

movr2, r1, LSL #18

orrr2, r2, #0x100000

orrr2 ,r2, #0x1000

orrr1, r2, #0x3

strr1, [r0, #DMC_PHYCONTROL0]



// 3. 初始化DMC0

//step 5: ConControl auto refresh off

ldrr1, =0x0FFF2010

strr1, [r0, #DMC_CONCONTROL]

//step 6: MemControl BL=4, 1 chip, DDR2 type, dynamic self refresh, force precharge, dynamic power down off

ldrr1, =DMC0_MEMCONTROL

strr1, [r0, #DMC_MEMCONTROL]

//step 7: MemConfig0 256MB config, 8 banks,Mapping Method[12:15]0:linear, 1:linterleaved, 2:Mixed

ldrr1, =DMC0_MEMCONFIG_0

strr1, [r0, #DMC_MEMCONFIG0]

//MemConfig1

ldrr1, =DMC0_MEMCONFIG_1

strr1, [r0, #DMC_MEMCONFIG1]

//step 8:PrechConfig

ldrr1, =0xFF000000

strr1, [r0, #DMC_PRECHCONFIG]

//step 9:TimingAref7.8us//133MHz=1038(0x40E), 100MHz=780(0x30C), 20MHz=156(0x9C), 10MHz=78(0x4E)

ldrr1, =DMC0_TIMINGA_REF

strr1, [r0, #DMC_TIMINGAREF]

//TimingRowfor //200MHz

ldrr1, =DMC0_TIMING_ROW

strr1, [r0, #DMC_TIMINGROW]

//TimingDataCL=4

ldrr1, =DMC0_TIMING_DATA

strr1, [r0, #DMC_TIMINGDATA]

//TimingPower

ldrr1, =DMC0_TIMING_PWR

strr1, [r0, #DMC_TIMINGPOWER]



// 4. 初始化DDR2 DRAM  DIRECTCMD的配置，像device写命令

//DirectCmdchip0 Deselect

ldrr1, =0x07000000//NOP

strr1, [r0, #DMC_DIRECTCMD]

//step 16:DirectCmdchip0 PALL

ldrr1, =0x01000000//

strr1, [r0, #DMC_DIRECTCMD]

//step 17:DirectCmdchip0 EMRS2

ldrr1, =0x00020000

strr1, [r0, #DMC_DIRECTCMD]

//step 18:DirectCmdchip0 EMRS3

ldrr1, =0x00030000

strr1, [r0, #DMC_DIRECTCMD]

//step 19:DirectCmdchip0 EMRS1 (MEM DLL on, DQS# disable)

ldrr1, =0x00010400

strr1, [r0, #DMC_DIRECTCMD]

//step 20:DirectCmdchip0 MRS (MEM DLL reset) CL=4, BL=4

ldrr1, =0x00000542

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 PALL

ldrr1, =0x01000000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 REFA

ldrr1, =0x05000000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 REFA

ldrr1, =0x05000000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 MRS (MEM DLL unreset)

ldrr1, =0x00000442

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 EMRS1 (OCD default)

ldrr1, =0x00010780

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip0 EMRS1 (OCD exit)

ldrr1, =0x00010400

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 Deselect

ldrr1, =0x07100000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 PALL

ldrr1, =0x01100000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 EMRS2

ldrr1, =0x00120000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 EMRS3

ldrr1, =0x00130000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 EMRS1 (MEM DLL on, DQS# disable)

ldrr1, =0x00110400

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 MRS (MEM DLL reset) CL=4, BL=4

ldrr1, =0x00100542

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 PALL

ldrr1, =0x01100000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 REFA

ldrr1, =0x05100000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 REFA

ldrr1, =0x05100000

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 MRS (MEM DLL unreset)

ldrr1, =0x00100442

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 EMRS1 (OCD default)

ldrr1, =0x00110780

strr1, [r0, #DMC_DIRECTCMD]

//DirectCmdchip1 EMRS1 (OCD exit)

ldrr1, =0x00110400

strr1, [r0, #DMC_DIRECTCMD]

//ConControlauto refresh on

ldrr1, =0x0FF02030

strr1, [r0, #DMC_CONCONTROL]

//PwrdnConfig

ldrr1, =0xFFFF00FF

strr1, [r0, #DMC_PWRDNCONFIG]

//MemControlBL=4, 1 chip, DDR2 type, dynamic self refresh, force precharge, dynamic power down off

ldrr1, =0x00202400

strr1, [r0, #DMC_MEMCONTROL]



movpc, lr
