采样相位和驱动相位
在SDIO控制器的时钟体系中，一般有两个和tuning相关的时钟：smpl phase clk和drv phase clk，分别是采样相位和驱动相位。之前一直搞不懂这两个采样相位的关系，今天和我们的芯片设计聊了一下，这里做一个总结:

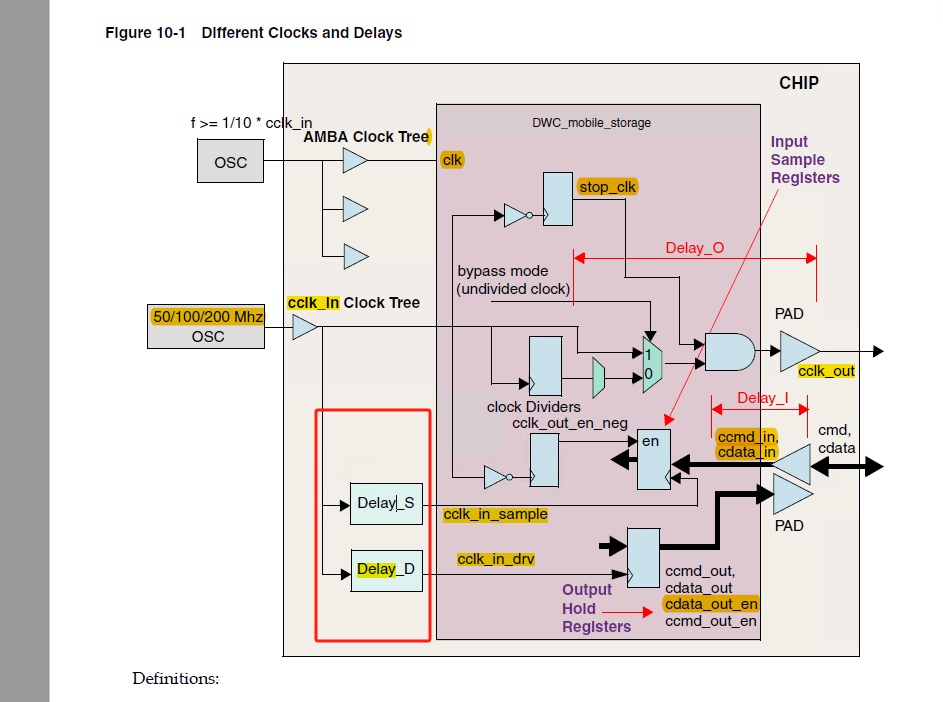

下图为sdhc控制器的不同时钟和延迟：
smpl phase和drv phase 分别用于配置控制红框里的两个clock delay，其中cclk_in_sample将会影响ccmd_in和cdata_in两个时钟，这是输入方向的时钟。cclk_in_drv将会影响ccmd_out,cdata_out,这是输出时钟的延迟。cclk_out是输出给卡的时钟。输出给卡的数据就是drv_clk驱动的。
一般来说，tuning流程中的第一步中提到的cclk_in_sample即为smpl phase：

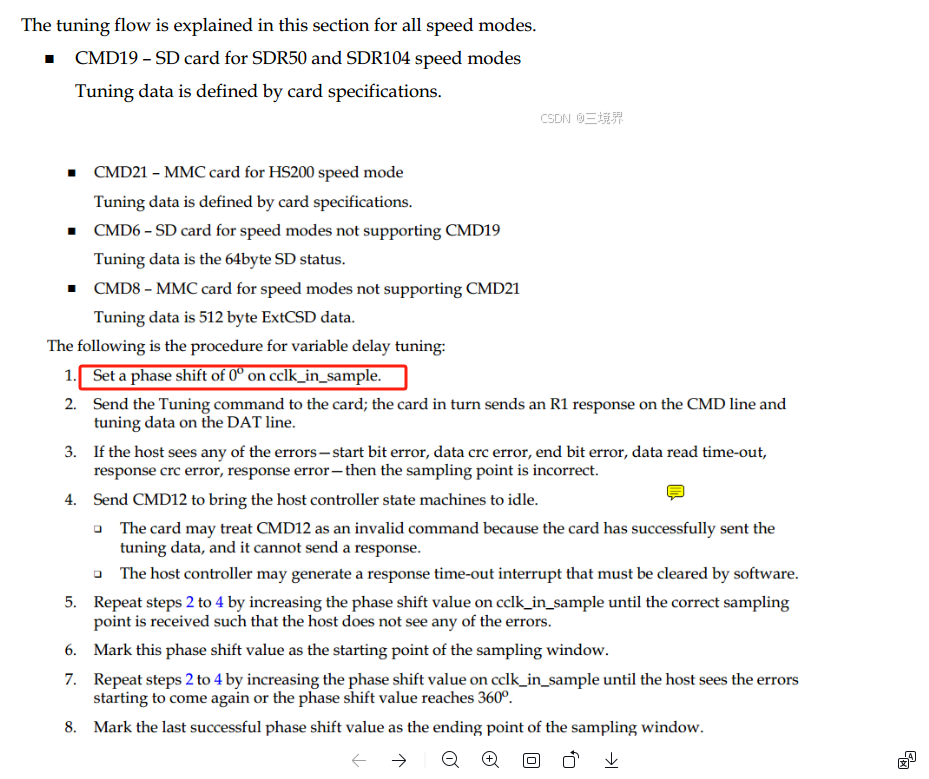

下图为tuning流程描述：
那么drv phase clk是用来做什么？
我理解tuning是为了解决接收端发送数据的时延的，发送端的clk和data也会有时延吗？通过drv_ph去消除时延？
答：tuning过程中，也可能会用到drv phase，如果卡侧没有delay line，host这边需要把发送的数据和时钟相位进行调整，这也是一种tuning。
另外，在设计的指示中，SDHC控制器内部还有可以调节相位寄存器：

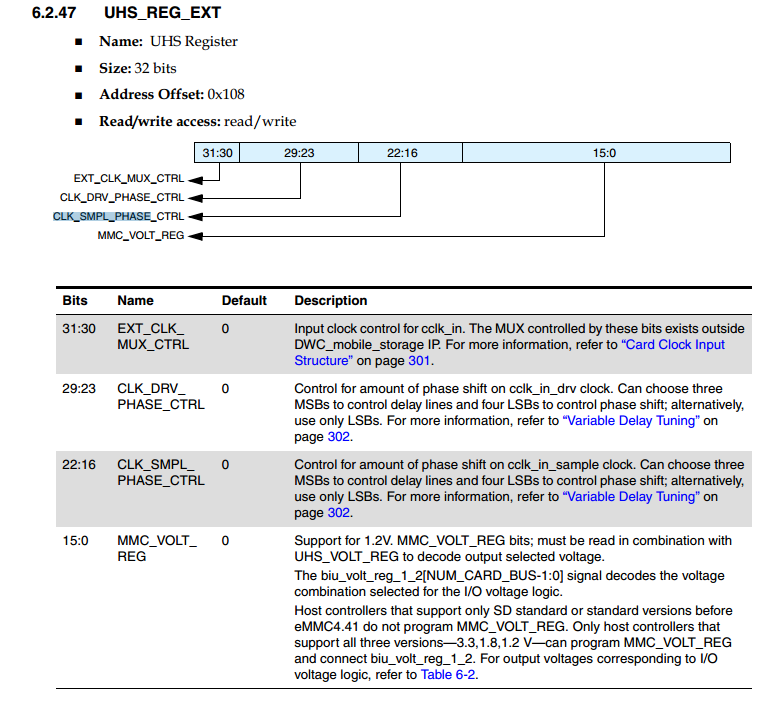

该寄存器名为UHS_REG_EXT，bit field描述如下：
据设计说，该寄存器可以做精度更细的调谐。目前我们的软件中只修改了clkgen模块中提供的smpl clk，也许加入对UHS_REG_EXT的配置后，速率提升会更加明显（clkgen调谐后实际速率只有40M）。
按这个道理，如果要加入对UHS_REG_EXT寄存器中的smpl域控制的调谐，我的想法是，在对clkgen模块中的smpl clk寄存器做调谐之后，找到一个比较准确的采样点，然后再执行对UHS_REG_EXT的调谐，相当于游标卡尺的主尺和游标
为了验证我的猜想，我去内核代码里粗略找了一下，对UHS_REG_EXT配置的代码只有hi3660在做：
1
2
3
4
5
6
7
8
9
| luyuan@qudong-MS-7B97:~/workspace/sdk_57B_new/kernel/drivers/mmc$ grep "UHS_REG_EXT" -nr ./
./host/dw_mmc-k3.c:45:#define UHS_REG_EXT_SAMPLE_PHASE_MASK GENMASK(20, 16)
./host/dw_mmc-k3.c:46:#define UHS_REG_EXT_SAMPLE_DRVPHASE_MASK GENMASK(25, 21)
./host/dw_mmc-k3.c:47:#define UHS_REG_EXT_SAMPLE_DLY_MASK GENMASK(30, 26)
./host/dw_mmc-k3.c:256: reg_value = FIELD_PREP(UHS_REG_EXT_SAMPLE_PHASE_MASK, smpl_phase) |
./host/dw_mmc-k3.c:257: FIELD_PREP(UHS_REG_EXT_SAMPLE_DLY_MASK, smpl_dly) |
./host/dw_mmc-k3.c:258: FIELD_PREP(UHS_REG_EXT_SAMPLE_DRVPHASE_MASK, drv_phase);
./host/dw_mmc-k3.c:259: mci_writel(host, UHS_REG_EXT, reg_value);
./host/dw_mmc.h:321:#define SDMMC_UHS_REG_EXT 0x108
|
海思也使用的DW的IP，观察GENMASK那几行和寄存器偏移那一行，bit field和偏移也都一致。
FIELD_PREP这个宏用于将smpl_phase和smpl_dly配置到它们的bit field中生成reg配置值。
再找到海思的tuning接口：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| static int dw_mci_hi3660_execute_tuning(struct dw_mci_slot *slot, u32 opcode)
{
int i = 0;
struct dw_mci *host = slot->host;
struct mmc_host *mmc = slot->mmc;
int smpl_phase = 0;
u32 tuning_sample_flag = 0;
int best_clksmpl = 0;
for (i = 0; i < NUM_PHASES; ++i, ++smpl_phase) {
smpl_phase %= 32;
mci_writel(host, TMOUT, ~0);
dw_mci_hs_set_timing(host, mmc->ios.timing, smpl_phase);
if (!mmc_send_tuning(mmc, opcode, NULL))
tuning_sample_flag |= (1 << smpl_phase);
else
tuning_sample_flag &= ~(1 << smpl_phase);
}
best_clksmpl = dw_mci_get_best_clksmpl(tuning_sample_flag);
if (best_clksmpl < 0) {
dev_err(host->dev, "All phases bad!\n");
return -EIO;
}
dw_mci_hs_set_timing(host, mmc->ios.timing, best_clksmpl);
dev_info(host->dev, "tuning ok best_clksmpl %u tuning_sample_flag %x\n",
best_clksmpl, tuning_sample_flag);
return 0;
}
|
海思的tuning接口写的比较简单，用一个u32长度的bitmap – tuning_sample_flag变量存储所有通过的采样点，再通过dw_mci_get_best_clksmpl函数获取最优采样点。
但最后它还调用了dw_mci_hs_set_timing函数来设置一些timing参数，这里我不是很理解：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| static void dw_mci_hs_set_timing(struct dw_mci *host, int timing,
int smpl_phase)
{
u32 drv_phase;
u32 smpl_dly;
u32 use_smpl_dly = 0;
u32 enable_shift = 0;
u32 reg_value;
int ctrl_id;
struct k3_priv *priv;
priv = host->priv;
ctrl_id = priv->ctrl_id;
drv_phase = hs_timing_cfg[ctrl_id][timing].drv_phase;
smpl_dly = hs_timing_cfg[ctrl_id][timing].smpl_dly;
if (smpl_phase == -1)
smpl_phase = (hs_timing_cfg[ctrl_id][timing].smpl_phase_max +
hs_timing_cfg[ctrl_id][timing].smpl_phase_min) / 2;
switch (timing) {
case MMC_TIMING_UHS_SDR104:
if (smpl_phase >= USE_DLY_MIN_SMPL &&
smpl_phase <= USE_DLY_MAX_SMPL)
use_smpl_dly = 1;
case MMC_TIMING_UHS_SDR50:
if (smpl_phase >= ENABLE_SHIFT_MIN_SMPL &&
smpl_phase <= ENABLE_SHIFT_MAX_SMPL)
enable_shift = 1;
break;
}
mci_writel(host, GPIO, 0x0);
usleep_range(5, 10);
reg_value = FIELD_PREP(UHS_REG_EXT_SAMPLE_PHASE_MASK, smpl_phase) |
FIELD_PREP(UHS_REG_EXT_SAMPLE_DLY_MASK, smpl_dly) |
FIELD_PREP(UHS_REG_EXT_SAMPLE_DRVPHASE_MASK, drv_phase);
mci_writel(host, UHS_REG_EXT, reg_value);
mci_writel(host, ENABLE_SHIFT, enable_shift);
reg_value = FIELD_PREP(GPIO_CLK_DIV_MASK, GENCLK_DIV) |
FIELD_PREP(GPIO_USE_SAMPLE_DLY_MASK, use_smpl_dly);
mci_writel(host, GPIO, (unsigned int)reg_value | GPIO_CLK_ENABLE);
usleep_range(1000, 2000);
}
|
hs_timing_cfg是海思静态定义的一个timing table，可能存储的是一些经验值，如果tuning流程对bitmap上每一位都置位了，这意味着每一个相位都通过了eMMc的检验，就会使用timing table里的值

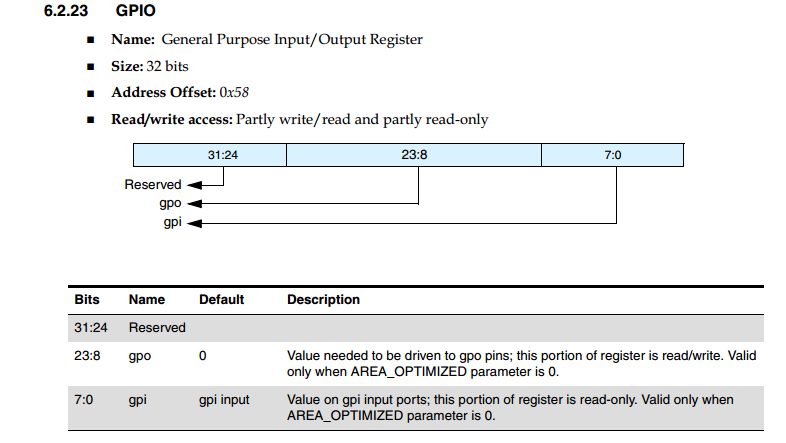

随后它还配置了**mci_writel(host, GPIO, 0x0);**，该寄存器确实为dw ip里的，bit field如下：
这个寄存器，手册里的信息实在太少了。海思在会首先将该寄存器清零，在配置UHS_REG_EXT寄存器后还会配置这个寄存器，不清楚是何目的。
总之，我的猜想并不对，没有找到先clkgen调谐再UHS_REG_EXT调谐的例子。

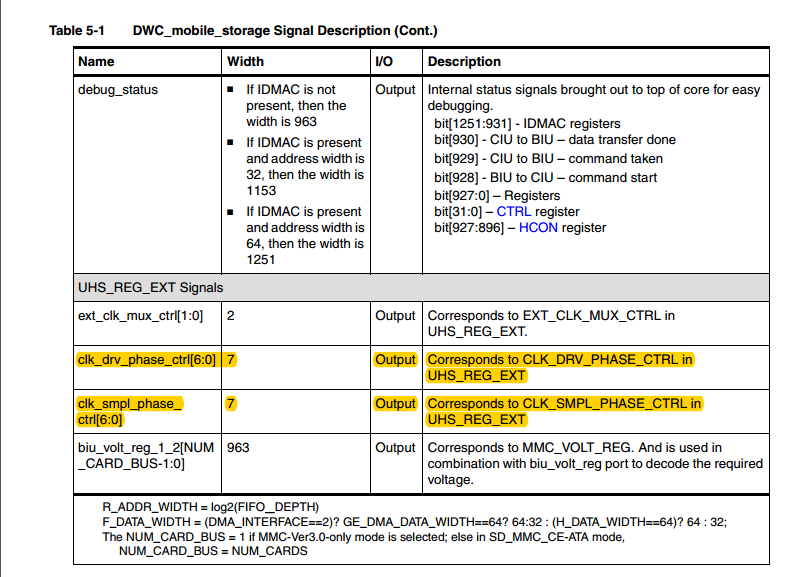

后来设计查询了他们的代码，我们clkgen中对sample phase的调节就是在控制sdhc的clk_sample_phase_ctrl信号。
rk的代码使用的是clkgen，海思使用的是UHS_REG_EXT，可能各家的实现不一样，我们的驱动代码沿用原来那一套即可。
